QJP型不锈钢深井泵的工作条件

来源:新思路泵业        发布时间:2019-11-27       统计68180 次浏览

一,QJP不锈钢深井泵概述:QJP型不锈钢深井泵是一种提水装置,可直接与电机和泵配合使用,以浸入水中。适用于深井抽水,也可用于河流,水库,运河等的提水工程:主要用于农田灌溉,高原和山区人畜用水用于城市,工厂,铁路,矿山和建筑工地的给排水。

 第二,QJP不锈钢深井泵的特性

 1。电机和泵集成在一起并在水下运行,安全可靠。

 2。对井管和立管没有特殊要求,即可以使用钢管井,灰管井和土井。在压力许可下,钢管,橡胶管,塑料管等可用作立管

 3。易于安装,使用和维护。占地面积小,无需建造泵房。

 4。结构简单,节省原材料。

潜水泵的条件是否合适并得到妥善管理与使用寿命有直接关系。

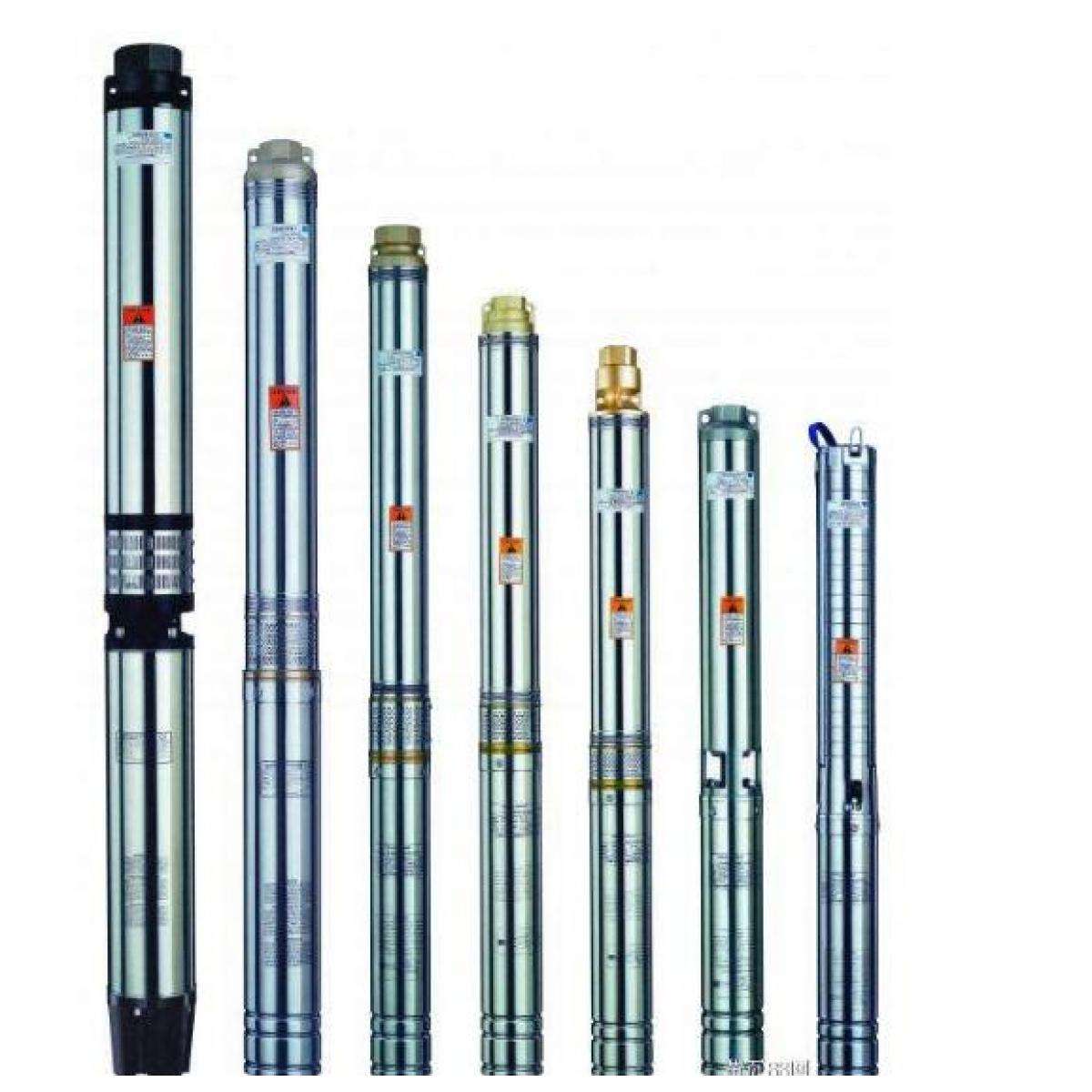

深井泵

 QJP型不锈钢深井泵结构说明

 1。 QJ潜水深井泵由四部分组成:水泵,潜水电机(包括电缆),水管和控制开关。

潜水泵是单吸多级立式离心泵:潜水电机是封闭的注水的湿式立式三相笼式异步电动机。电机和泵通过爪形或单缸联轴器直接连接。

芯线;起动设备是不同容量级别的空气开关和自减压起动器,水管由直径不同的钢管制成,并通过法兰连接。

#2#。潜水泵的每个阶段均配有橡胶轴承;叶轮用锥形套筒固定在泵轴上。

 3。高扬程潜水泵的上部装有止回阀,以防止设备因停机而损坏。

 4。潜水电机轴的上部装有迷宫式防砂装置和两个反向组装的骨架油封,以防止沙子流进电机。

 5。潜水电机使用水润滑轴承。下部装有橡胶压力调节膜和压力调节弹簧,以形成压力调节室以调节由温度引起的压力变化。电动机绕组用聚乙烯和尼龙护套的耐用消费品水电磁线绝缘。

电缆连接方法基于QJ型电缆连接器技术。剥去连接器的绝缘层,然后清洗油漆层,分别连接,牢固焊接并用生橡胶层包裹。

然后使用防水胶带缠绕2到3层。在外面包上缠上2到3层防水胶带,或使用水胶覆盖自行车内部的一层橡皮筋,以防止渗水。

 6。电机用精密止动螺栓密封,电缆出口用橡胶垫密封。

 7。电机的上端有一个注水孔,一个通风孔和一个下孔。

 8。电动机的下部装有上下推力轴承。推力轴承上有一个用于冷却的凹槽。

不锈钢止推板,具有泵的轴向力。

五,QJP型不锈钢深井泵的工作条件

 1。

潜水深井泵功率要求:

#3#1的额定频率为50 Hz,对于三相交流电源,电动机端的额定电压应为380 + 5%伏。如果用户电压为660伏,则需要特殊订购。

 2变压器负载功率不应超过其容量的75%。

 3当变压器远离很好,应该考虑传输线的压降。对于功率大于45KW的电动机,从变压器到井口的距离不应超过20米。

并考虑管路压降。

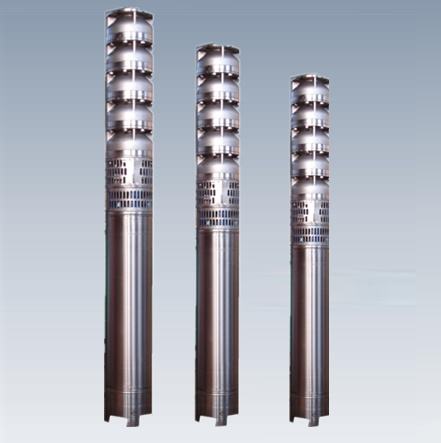

深井泵

 2。

水质要求:

 1一般为非腐蚀性水。

 2水中的沙含量按质量计不超过0.01%。

 3 PH值在6.5-8之间。

 4水中的氯离子含量不超过400 mg / L。

 5硫化氢的含量不超过大于1.5 mg / L。

 6水温不高于20°C。

 3。

井眼要求:

井眼平直度,光滑度,井眼无鼓胀或未对准,井眼的内径不小于相应的框架尺寸。



 QJP不锈钢深井泵的安装和运行

 1。深井泵安装前的检查和准备工作

 1检查水井是否满足泵的使用条件,即井的直径,垂直和壁面质量以及静态水位,动态水位,喷射水和水质状况等。如果不满足相应的条件,则必须采取相应的措施,否则泵将无法运转。

 2检查电源设备和电源线可确保电动泵正常运行。

 3电源电压和频率是否满足使用条件。

 4熟悉安装和操作说明。安装QJ潜水电泵之前,必须清洗新钻的水井并清除水中的泥沙。

 5检查电气接线,控制和保护装置是否合理,安全可靠。

 6准备各种安装和使用工具,竖立三脚架和链条或其他起重工具,以确保安全,可靠和易于使用。

 2。深井泵的安装

 1。卸下机器和泵的滤水器滤网,然后打开注水和排气螺栓,并用干净的水填充电机的内腔。确保填充它以防止错误填充。

并检查电动机的所有零件是否泄漏。

如果发现泄漏,则应根据位置调整橡胶垫并拧紧螺栓。

 2请仔细检查电缆和连接器是否受伤或损坏。如果发现任何问题,请及时包裹漏洞。

3用500伏兆欧表测量的绕组电阻的绝缘电阻不少于l50兆欧。

 4安装保护开关和起动设备,并检查电动机中的水是否充满,然后拧紧注水螺栓和空气排放螺栓,然后安装防护线和滤水器以安装井孔。

 5在深井泵的出水口安装短水管段并将其夹紧用夹板将其向上并落入井中,以便将夹板安放在井平台上。

 6用一对夹板夹住另一部分水管,然后将其提起并放下以与短管连接水管法兰。

提起起重链以卸下 对夹板,以便泵管下降并位于井口平台上。依次重复安装,直到所有安装完成为止。

 7最后,戴上人孔盖,弯头,闸阀出口管等。

 8每次您要连接法兰,添加橡胶垫,并在对齐后同时拧紧对角螺钉,以防止倾斜的水泄漏。

 9电缆应固定在水管法兰上的凹槽中,并且每个部分都应该用绑绳固定。下井时要小心。该电缆不能用作吊绳,更不用说电缆不会受到伤害了。

 10抽气过程中发生了卡塞。为克服堵塞点,请勿强行将泵降下以避免堵塞。

在11个大井中安装泵时,不允许任何人掉下来。

 12保护开关和起动设备应配备电压,电流表和指示灯,并应安装在配电盘上并放置在井口平台周围的适当位置。

#3#深井泵起动 ## #1使用500伏兆欧表测量电机绕组对地面的绝缘电阻不少于5兆欧。

#2#检查三相电源线,电压是否符合要求以及各种仪器,保护设备和接线可以在关闭前关闭和启动。

 3启动后,观察电流和电压是否在指定范围内,是否有异常的操作声音和振动现象。如果异常,请找出原因并及时处理。

 4。深井泵测试转向

为了确定正确的电动机旋转方向,应在阀门关闭的情况下在两个方向上操作泵。

通过交换三个

对于相功率的任何两个相,请更改旋转方向。

根据旋转方向,压力表的读数会有所不同。

高压方向

是正确的旋转方向。

打开阀门时,可以根据流量判断旋转方向,而较大的方向是正确的旋转方向。

 5。深井抽空\\ r#n

 1关闭开关以使其停止并等待5分钟或更长时间,然后再重新启动以防止电机温度升高。更好 在停止后切断电源。

 2禁止关闭保护开关,否则用铝铜线增加保险丝是错误的。

错误。

#3#3QJ潜水泵的连续停机时间不能超过14天,否则水中的杂质会沉淀在轴承和叶轮之间的间隙中,甚至阻塞泵轴。

如果工作环境需要超过14天的停机时间,则应至少每14天将其打开一次并运行5分钟,以确保可以随时打开并使用该设备。


七,QJP不锈钢深井泵维护

 1。

 QJ潜水深井泵在运行过程中应始终观察电流,电压表和水流,并力争在额定条件下运行电动泵。

 2。

阀应用于调节流量和升程,并且不得过载。

以下情况之一应立即停止:

 1额定电压下的电流超过额定电流的20%;

 2当电源电压过高时过高或过低,高于400V或低于360V;

 3在额定扬程下,与正常情况相比,流速大大降低;

 4绝缘电阻更低大于0.5兆欧;

 5当运动水位下降到泵的吸入口时;

 6当电气设备和电路不符合要求时;

 5 #7电动泵突然发出声音或剧烈振动时;

 8当保护开关频繁跳闸时。

 3。

 QJ潜水深井泵必须不断观察仪器,每半个月检查一次电气设备以测量电动机的绝缘电阻,电阻值不低

在0.5兆欧时。 n

 4。

每2500个小时的灌溉和排水将得到大修和保护,以更换损坏的消耗品。

 5。

 QJ潜水深井泵的装卸:

 1断开电源并断开电缆;

 2使用安装工具逐渐卸下水管,闸阀和弯头,然后使用夹板将泵从井盖中提出,并使用另一对夹板夹住水管的下一部分。这样,泵被一一提升出井。

在提升过程中,发现

如果卡住,则无法强行提升,应该向上,向下,向左和向右移动以克服卡塞点,从而安全提升并卸下;

 3卸下电线保护板,滤水器,并从导线和三芯电缆或扁平电缆连接器上切下电缆;

 4卸下联轴器的锁紧环,拆下固定螺钉,然后拆下连接螺栓以分离电动机和泵;

 5释放电动机内部的水;

#6#拆卸泵:

# ##使用拆卸扳手卸下进水部分,并使用拆卸缸撞击泵下部的锥套。叶轮松动后,卸下叶轮,锥套并卸下挡板。

上导流板,止回阀等。

 7电机拆卸:

根据
